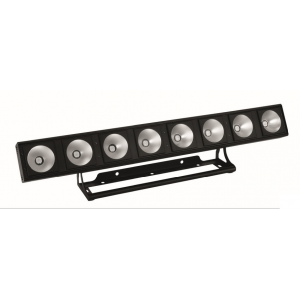

Location Projecteur architectural LED PMB-8 COB RGB 8x30W bar

?

• Avec 8 x 30-W-COB-LED dans le couleurs rouge, vert et bleue
• 3, 5, 24 ou 27 canaux DMX
• Chacune LED peut être contrôlée individuellement
• Boîtier de haute qualité
• Fonctions: couleurs statiques, mélange RGB, programmes internes, variateur d'intensité et strobe par DMX, Master/Slave
• Contrôlable par DMX ou Standalone avec Master-/Slave
• Contôle par la musique grace au microphone intégré, sénsibilié ajustable
• Ajustement confortable avec l'unité de contrôle, LC display et 4 boutons
• Alimentation par Neutrik PowerCon, câble inclus
• Connection d'alimentation pour autres appareils
• Après de 8 appareils, il faut un nouveau alimentation
• Contrôle DMX512 avec chaque contrôleur DMX
• ?

Notice d'utilisation du projecteur LED Cob 240 W

Informations importantes de sécurité

Seuls les services techniques compétents et reconnus par HITMUSIC sont habilités à réaliser la maintenance de cet appareil. Les gestes courants d'entretien doivent respecter les précautions de ce manuel.

Cet appareil contient à l’intérieur de son boîtier, des parties non isolées sous tensions suffisamment élevées pour représenter un risque de choc électrique.

Vous ne devez en aucun cas réaliser la maintenance de cet appareil lorsque celui-ci est sous tension.

Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute utilisation en lieu humide, non-protégé, ou soumis à des variations de températures importantes peu représenter un risque tant pour l'appareil que pour toute personne à proximité.

ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique compétent pour la maintenance de cet appareil.

Risque d'électrocution

Afin de prévenir les risques d’électrocution, n’utilisez pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties métalliques en contact soient complètement hors de portée.

Protection de l’environnement

• L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS.

• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l’environnement.

•.Note : Lors de l’installation dans un lieu public, la législation impose pour chaque appareil une double accroche de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l’appareil.

Attention

Cet appareil est équipé de LED class 2. Évitez de regarder directement le faisceau car de graves lésions oculaires sont possibles.

Instructions et recommandations

1 - Lisez les instructions :

Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement avant l’utilisation de l’appareil.

2 - Conservez les instructions :

Il est conseillé de conserver les instructions d’utilisation et de fonctionnement ultérieurement.

3 - Considérez les avertissements :

Il est conseillé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.

4 - Suivez les instructions :

Il est conseillé de bien suivre toutes les instructions de fonctionnement et d’utilisation.

5 - Eau et humidité :

N’utilisez pas cet appareil à proximité de l’eau, par exemple près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine; ni dans un endroit humide ou près d’une piscine, etc...

6 - L’installation :

Ne posez pas cet appareil sur un meuble roulant, un trépied, un support ou une table instable. L’appareil risquerait de tomber blessant gravement un enfant ou un adulte et de s’abîmer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l’appareil. Dans tous les cas pour installer l’appareil il est conseillé de suivre les instructions du fabricant et d’utiliser des instruments recommandés par celui-ci. Il est fortement conseillé de déplacer avec prudence le meuble roulant quand l’appareil se trouve dessus. Des arrêts brutaux, une trop forte poussée et des surfaces rugueuses risqueraient de renverser l’ensemble.

7 - Montage en plafonnier ou sur un mur :

Il est recommandé de contacter votre revendeur avant tout montage.

8 - Aération :

Les fentes et ouvertures dans le boîtier sont prévues pour l’aération, pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet appareil ne devrait pas être placé dans une installation fermée telle une valise ou un rack à moins qu’une aération ait été prévue ou que les instructions du fabricant aient été suivies.

9 - Chaleur :

Il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs, les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produisent de la chaleur.

10 - Alimentation électrique :

Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l’appareil. Si vous n’êtes pas sûr du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d’électricité.

11 - Protection des câbles électriques:

Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux câbles au niveau des prises et de leur point de sortie sur l’appareil.

12 - Pour nettoyer :

Débranchez l’appareil avant de le nettoyer. N’utilisez pas d’accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l'eau.

13 - Période de non utilisation :

Débranchez le cordon d'alimentation de votre projecteur si vous ne l'utilisez pas durant une longue période.

14 - Pénétration d’objets ou de liquides :

Ne laissez jamais pénétrer d’objets en tout genre dans cet appareil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique. Ne répandez jamais de liquides en tout genre sur le produit.

15 - Dommages nécessitant un entretien :

Adressez-vous à des personnes qualifiées dans les cas suivants :

- Quand le cordon d’alimentation ou la prise est abîmé(e).

- Si du liquide a été répandu ou si des objets sont tombés dans l’appareil.

- Si le produit a été au contact de pluie ou d’eau.

- Si le produit ne fonctionne pas normalement en suivant les instructions.

- Si le produit a pris un choc.

16 - Entretien/révision :

N’essayez pas de réviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.

17 - Milieu de fonctionnement :

Température et humidité du milieu de fonctionnement : De +5 à +35° ; humidité relative inférieure à 85% (orifice de ventilation non obstrués).

N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

2 - Caractéristiques générales

• Construction :

- Boîtier métallique noir

- Lyre à double barre pour positionner l’appareil au sol

- Afficheur à l’arrière

- Protection thermique interne

• Fonctionnalités :

- Boîtier de commande intégré avec afficheur à menu déroulant pour :

› Choix de l’adresse DMX

› Choix du nombre de canaux 2, 3, 4, 5, 6, 24 ou 27canaux

› Choix des programmes intégrés en Fade ou Step

› Choix des couleurs programmées

› Mode esclave

› Mode multi-esclaves pour enchaîner les patterns sur plusieurs appareils

› Mode audio avec réglage de la sensibilité du micro

Ce projecteur est unique en son genre.

Fonctionnant avec 8 LEDs tricolores de 30W de type COB (Chips On Board), il offre un rendu exceptionnel, sans changement de LED, avec une faible consommation et une très grande durée de vie.

• Contenu de l’emballage :

L’emballage doit contenir les éléments suivants :

› Le projecteur

› Le guide de l’utilisateur

› Un cordon d’alimentation PowerCON® / 2 pôles + terre

3 - Caractéristiques techniques

• 8 LEDs COB

• LEDs 30W tricolores

• Ouverture du faisceau : 60°

• Entrée et sortie DMX sur XLR 3 et 5 broches

• Entrée et sortie alimentation sur PowerCON® (10 projecteurs reliés entre eux maximum)

• Consommation : 240W

• Alimentation : AC 100/240V - 50/60Hz

• Refroidissement par ventilation thermo régulée

• Dimensions : 880 x 170 x 150 mm

• Poids net : 8 Kg

1 Entrée / sortie alimentation

Permet de relier le projecteur au secteur et de connecter d’autres projecteurs à la chaîne.

2 Fusible principal

Si vous êtes amené à remplacer ce fusible, veillez à ce que le nouveau fusible ait des caractéristiques identiques à celle d’origine.

3 Fiche mini USB

Cette fiche permet la mise à jour du logiciel interne.

Note : cette mise à jour ne peut être faite que dans nos ateliers.

Ne reliez aucun appareil sur cette fiche, seul un terminal spécifique peut effectuer une mise à jour.

4 Touches du menu

Touche MODE

Cette touche permet d’accéder au menu et de sélectionner une fonction.

Touche ENTER

Cette touche permet de régler les paramètres des fonctions sélectionnées avec la touche MODE.

Touches UP et DOWN

Ces touches permettent d’incrémenter et de décrémenter les valeurs modifiables.

5 Entrée / sortie DMX

Fiches XLR 5 broches mâles câblées comme suit :

- Masse en 1

- Signal négatif en 2

- Signal positif en 3

- Bornes 4 et 5 non connectées

6 Entrée / sortie DMX

Fiches XLR 3 broches femelles câblées comme suit :

- Masse en 1

- Signal négatif en 2

- Signal positif en 3

7 Microphone

Permet de synchroniser le déroulement des enchaînements programmés sur le rythme de la musique.

8 Afficheur

Cet afficheur permet de paramétrer le projecteur de manière intuitive. Reportez-vous au paragraphe suivant pour les détails concernant les différentes fonctions du menu. L’afficheur s’éteint après 30 secondes sans action sur les touches.

9 Anneau d’accrochage

Permet de procéder au double accrochage de sécurité.

Lors d’utilisation sur les lieux publics, le double accrochage de sécurité est obligatoire. L’élingue doit supporter 10 fois le poids de l’appareil.

5 - Le menu interne

5.1 - Organisation du menu

5.2 - Détail des couleurs et macros

5.3 - Comportements des macros

5.4 - Configuration du mode MULTI MS

Dans le mode MULTI MS, vous pouvez faire défiler les PATTERNS sur plusieurs PIX18.

Prenons deux exemples :

1 - Vous disposez de 2 PIX18 :

a - Pour le premier appareil, dans le menu MULTI MS, choisissez M/S : YES et SL2

b - Pour le deuxième appareil, dans le menu MULTI MS, choisissez M/S : NO et SL1

c - Positionner alors le premier appareil en mode PATTERN et réglez la vitesse.

2 - Vous disposez de 3 PIX18 :

a - Pour le premier appareil, dans le menu MULTI MS, choisissez M/S : YES et SL3

b - Pour le deuxième appareil, dans le menu MULTI MS, choisissez M/S : NO et SL2

c - Pour le deuxième appareil, dans le menu MULTI MS, choisissez M/S : NO et SL1

d - Positionner alors le premier appareil en mode PATTERN et réglez la vitesse.

Pour résumer :

- L’appareil qui pilote les autres est celui auquel on attribu le numéro SL (SL1, SL2, SL3, ...etc) le plus élevé.

- C’est l’appareil qui a le numéro SL le plus élevé qu’il faut mettre en mode PATTERN pour lancer l’animation.

- Attention : Les appareils qui ne pilotent pas ne doivent pas être en mode SLAVE.

6 - Les différents modes DMX

6.1 - Mode 2 canaux

Note :

- Les macros de couleurs sont celles décrites au paragraphe 5.3.

- L’enchaînement auto fait défiler les 10 couleurs pré définies, les macros et les patterns en boucle.

6.2 - Mode 3 canaux

6.3 - Mode 4 canaux

6.4 - Mode 5 canaux

6.5 - Mode 6 canaux

Note :

- Les macros de couleurs sont celles décrites au paragraphe 5.3.

- L’enchaînement auto fait défiler les 10 couleurs pré définies, les macros et les patterns en boucle.

6.6 - Mode 24 canaux

6.7 - Mode 27 canaux
