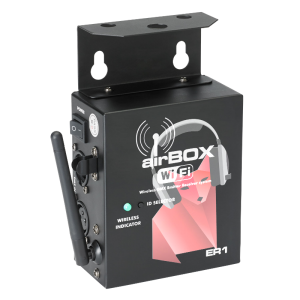

Grâce à son équerre amovible, le boîtier airBOX-ER1 s’installe très facilement en fixation murale ou sur structure. Sa sortie alimentation vous permet en plus de relier votre boîtier à vos projecteurs en DMX comme en 220V. ?
Le boîtier airBOX-ER1 permet l’émission ou la réception du signal airDMX.
Lorsqu’un signal DMX filaire entrant est détecté, le airBOXER1 se met automatiquement en mode émetteur pour transmettre le signal DMX en WiFi. En mode récepteur, il transmet le signal airDMX via sa sortie DMX filaire transformant ainsi n’importe quel groupe de projecteurs DMX en ensemble compatible airDMX.
Instructions et recommandations :
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de fonctionnement et d'utilisation.
5 - Eau et humidité:
N'utilisez pas cet appareil à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d’un évier ou d’une bassine; ni dans un endroit humide ou près d'une piscine, etc...
6 - L'installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un support ou une table instable. L’appareil risquerait de tomber blessant gravement un enfant ou un adulte et de s'abîmer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l’appareil.
Dans tous les cas pour installer l’appareil il est conseillé de suivre les instructions du fabricant et d'utiliser des instruments recommandés par celui-ci.
7 - Montage en plafonnier ou sur un mur:
Il est recommandé de contacter votre revendeur avant tout montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues pour l'aération, pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet appareil ne devrait pas être placé dans une installation fermée tels qu’une valise ou un rack à moins qu’une aération ait été prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur:
Il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs, les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l’appareil. Si vous n'êtes pas sûr du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d'électricité.
11 - Protection des câbles électriques :
Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux câbles au niveau des prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l'appareil avant de le nettoyer. N'utilisez pas d'accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l’eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilisez pas durant une longue période.
14 - Pénétration d'objets ou de liquides :
Ne laissez jamais pénétrer d'objets en tout genre dans cet appareil à travers les ouvertures Car ils risqueraient de provoquer un incendie ou une décharge électrique. Ne répandez jamais de liquides en tout genre sur le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans les cas suivants :
- Quand le cordon d'alimentation ou la prise est abîmé(e).
- Si du liquide a été répandu ou si des objets sont tombés dans I ‘appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les instructions. - Si le produit a pris un choc.
16 - Entretien/révision :
N'essayez pas de réviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de fonctionnement: De +5 à +3S" ; humidité relative inférieure à 85% (orifice de ventilation non obstrués). N'installez pas I ‘appareil dans un endroit mal, entré ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle.)
Caractéristiques techniques :
Nombre de canaux | 7 |
Bande de fréquences de fonctionnement | 2,4 - 2,483 GHz ISM |
Puissance d’émission maximale | 20 dBm/100 mW |
Sensibilité de réception | -94dBm |
Portée moyenne | 100 m en zone découverte |
Entrée et sortie alimentation | 10 ampères maximum |
Alimentation | AC 1OO/240V -50/60Hz |
Boitier métal | Finition noire |
Equerre amovible | Fixée par 2 vis |
Dimensions | 165 x 120 x 53 mm |
Poids net | 0.5 kG |
Description et installation :
1- Entrée sortie alimentation :
Permet de relier le boitier au secteur et de connecter d’autre appareils a la chaine.
Vérifiez que la tension délivrée sur le lieu de l’installation de l’appareil se trouve bien dans la plage tolérer par ce dernier.
2- LED wireless indicator :
Cette touche permet de choisir le canal wifi sur lequel doit communiquer le boÎtier.
Vous disposez de 7 canaux.
Pour chaque canal la LED WIRELESS INDICATOR éclaire d'une couleur différente.
3- Touche ID SELECTOR :
Cette LED clignote en rouge lorsque la fonction DMX sans fil est active. Elle permet aussi de visualiser le canal sur lequel est configuré le boitier.
4- Switch POWER
Permet la mise sous tension du boitier.
5- Entrée et sortie DMX
Fiches XLR 3 broches mâle et femelle câblées comme suit :
-Masse en 1
-Signal négatif en 2
-Signal positif en 3
Utilisez l'entrée pour amener le signal DMX au boitier, soit en provenance d'un autre appareil, soit en provenance d'une console DMX. Utilisez la sortie DMX pour envoyer le signal DMX vers un autre appareil.
6- Antenne :
Antenne WiFi. Relevez cette antenne lorsque vous utilisez le mode DMX sans fil, cela permet une meilleure Portée du signal.
7- Equerre amovible :
Permet de fixer le boîtier sur un mur ou de le suspendre à de la structure par l'intermédiaire d'un crochet. Cette équerre est démontable pour vous permettre de gagner de la place dans les endroits exigus.
Description de l'appareil :
Le système de transmission WiFi permet de synchroniser plusieurs appareils sans utiliser de câble DMX. Vous pouvez synchroniser plusieurs appareils en mode maître/esclave ou en chaîne DMX classique. Pour activer la communication DMX WiFi, positionnez sur ON l’interrupteur WIRELESS DMX sur tous les appareils munis de cette fonction. Pour synchroniser plusieurs appareils, il faut que ces derniers soient sur le même canal de communication. Pour ce faire, utilisez le bouton lD SELECTOR et choisissez parmi les 7 canaux disponibles. La LED WIRELESS INDICATOR s'allume avec une couleur différente pour chaque canal. Ci-dessous la liste des canaux et les couleurs correspondantes :
Canal 1 | Canal 2 | Canal 3 | Canal 4 | Canal 5 | Canal 6 | Canal 7 |
Rouge | Vert | Jaune | Bleu | Violet | Cyan | Blanc |
Lorsque les appareils communiquent entre eux la LED WIRELESS INDICATOR adopte 3 comportements différents :
1 - LED constamment allumée : Pas de signal DMX ou pas de signal WiFi.
2 - LED clignote en rouge : Le projecteur transmet un signal
3 - LED clignote en vert : Le projecteur reçoit un signal.
Note : C'est l'appareil qui émet du DMX qui passe en mode émetteur.
Principe de fonctionnement :
• Poids net : 0,5 kg?
• Émetteur et récepteur airDMX sans fil par WIFI à 7 canaux - Portée moyenne 100 m en zone découverte * - Bande de fréquence 2.400-2.483GHz ISM • Touche de choix du canal avec voyant tricolore • Choix de 7 canaux différents pour faire des groupes de projecteurs • Alimentation : - AC 100/240 V - 50/60 Hz • Entrée et sortie alimentation (10 appareils consécutifs maximum sur la même chaîne pour un total de 10 Ampères maximum) • Entrée et sortie DMX • Puissance d’émission maximum : 20 dBm/100 mW • Sensibilité de réception-94 dBm • Boîtier métal • Équerre amovible pour l’accroche en structure et la fixation au mur • Dimensions : 165 x 120 x 53 mm
